Šesterokutni colni vijak UNC/UNF – puni navoj

Colni vijci

Šesterokutni colni vijak UNC/UNF – puni navoj

0,95 – 2,92 €

Na zalihi — 263 komada, isporuka odmah

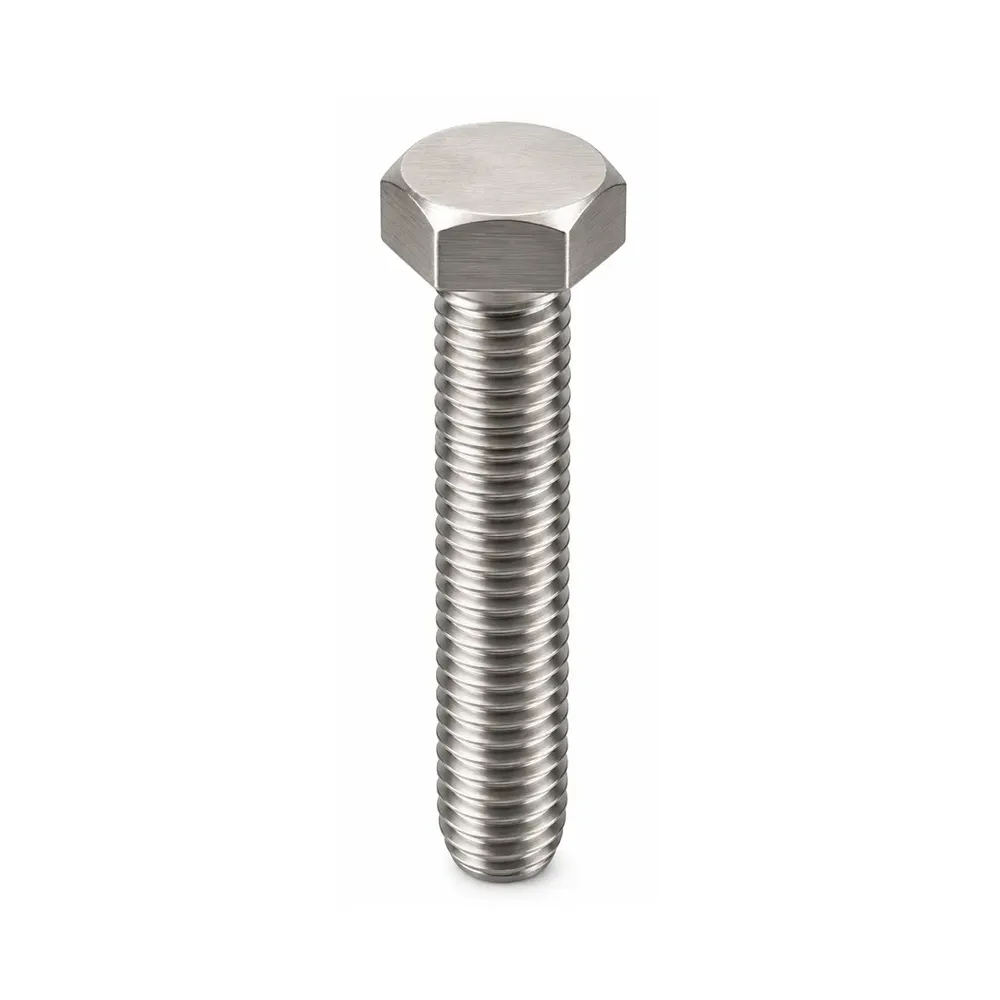

Šesterokutni colni vijak s punim navojem ima šesterokutnu glavu i navoj po cijeloj duljini, do same glave. Izrađuje se u inčnim (imperijalnim) mjerama s UNC grubim ili UNF finim navojem …

Dostupne varijante

Vijak DIN933 1/2"-UNFx3 FE 8.8 šesterokutna glava, puni navoj, UNF navoj (Unified National Fine)

ERP šifra: 34254 · Kataloški broj: DIN933-1/2UNFx3-FE8.8

Navoj: 1/2"-UNF Duljina: 76.2 mm Korak: 1.27 Klasa čvrstoće: 8.8 Materijal: FE
2,79 € 7 kom

Vijak DIN933 1/2"-UNFx2 1/2 FE 8.8 šesterokutna glava, puni navoj, UNF navoj (Unified National Fine)

ERP šifra: 34218 · Kataloški broj: DIN933-1/2UNFx2 1/2-FE8.8

Navoj: 1/2"-UNF Duljina: 63.5 mm Korak: 1.27 Klasa čvrstoće: 8.8 Materijal: FE
1,99 € Nema na zalihi

Vijak DIN933 1/2"-UNFx2 FE 8.8 šesterokutna glava, puni navoj, UNF navoj (Unified National Fine)

ERP šifra: 26906 · Kataloški broj: DIN933-1/2UNFx2-FE8.8

Navoj: 1/2"-UNF Duljina: 50.8 mm Korak: 1.27 Klasa čvrstoće: 8.8 Materijal: FE
1,99 € 26 kom

Vijak DIN933 3/8"-UNCx2 FE 8.8 šesterokutna glava, puni navoj, UNC navoj (Unified National Coarse)

ERP šifra: 15683 · Kataloški broj: DIN933-3/8UNCx2-FE8.8

Navoj: 3/8"-UNC Duljina: 50.8 mm Korak: 1.587 Klasa čvrstoće: 8.8 Materijal: FE
1,31 € Nema na zalihi

Vijak DIN933 3/8"-UNCx1 1/2 FE 8.8 šesterokutna glava, puni navoj, UNC navoj (Unified National Coarse)

ERP šifra: 42444 · Kataloški broj: DIN933-3/8UNCx1 1/2-FE8.8

Navoj: 3/8"-UNC Duljina: 38.1 mm Korak: 1.587 Klasa čvrstoće: 8.8 Materijal: FE
0,95 € 1 kom

Vijak DIN933 3/8"-UNCx1 FE 8.8 šesterokutna glava, puni navoj, UNC navoj (Unified National Coarse)

ERP šifra: 49595 · Kataloški broj: DIN933-3/8UNCx1-FE8.8

Navoj: 3/8"-UNC Duljina: 25.4 mm Korak: 1.587 Klasa čvrstoće: 8.8 Materijal: FE
0,95 € 28 kom

Vijak DIN933 5/16"-UNFx3/4 FE 8.8 šesterokutna glava, puni navoj, UNF navoj (Unified National Fine)

ERP šifra: 14288 · Kataloški broj: DIN933-5/16UNFx3/4-FE8.8

Navoj: 5/16"-UNF Duljina: 19 mm Korak: 1.058 Klasa čvrstoće: 8.8 Materijal: FE
1,32 € 43 kom

Vijak DIN933 7/16"-UNCx2 FE 10.9 šesterokutna glava, puni navoj, UNC navoj (Unified National Coarse)

ERP šifra: 16556 · Kataloški broj: DIN933-7/16UNCx2-FE10.9

Navoj: 7/16"-UNC Duljina: 50.8 mm Korak: 1.814 Klasa čvrstoće: 10.9 Materijal: FE
1,99 € 21 kom

Vijak DIN933 7/16"-UNCx1 1/2 FE 10.9 šesterokutna glava, puni navoj, UNC navoj (Unified National Coarse)

ERP šifra: 16555 · Kataloški broj: DIN933-7/16UNCx1 1/2-FE10.9

Navoj: 7/16"-UNC Duljina: 38.1 mm Korak: 1.814 Klasa čvrstoće: 10.9 Materijal: FE
2,79 € 99 kom

Vijak DIN933 7/16"-UNFx1 1/2 FE 8.8 šesterokutna glava, puni navoj, UNF navoj (Unified National Fine)

ERP šifra: 25591 · Kataloški broj: DIN933-7/16UNFx1 1/2-FE8.8

Navoj: 7/16"-UNF Duljina: 38.1 mm Korak: 1.27 Klasa čvrstoće: 8.8 Materijal: FE
2,92 € 14 kom

Vijak DIN933 7/16"-UNFx1 1/4 FE 10.9 šesterokutna glava, puni navoj, UNF navoj (Unified National Fine)

ERP šifra: 42912 · Kataloški broj: DIN933-7/16UNFx1 1/4-FE10.9

Navoj: 7/16"-UNF Duljina: 31.8 mm Korak: 1.27 Klasa čvrstoće: 10.9 Materijal: FE
1,59 € 24 kom

Vijak DIN933 7/16"-UNFx1 FE 8.8 šesterokutna glava, puni navoj, UNF navoj (Unified National Fine)

ERP šifra: 42682 · Kataloški broj: DIN933-7/16UNFx1-FE8.8

Navoj: 7/16"-UNF Duljina: 25.4 mm Korak: 1.27 Klasa čvrstoće: 8.8 Materijal: FE
1,59 € Nema na zalihi

Šesterokutni colni vijak s punim navojem ima šesterokutnu glavu i navoj po cijeloj duljini, do same glave. Izrađuje se u inčnim (imperijalnim) mjerama s UNC grubim ili UNF finim navojem prema standardu ASME B1.1. Po izvedbi odgovara metričkom vijku DIN 933, a u britanskoj terminologiji poznat je i kao hex set screw.

Koristi se pri održavanju i popravku strojeva, vozila, brodskih motora, poljoprivredne i građevinske mehanizacije te opreme izrađene prema inčnim mjerama, gdje metrički vijak nije zamjena.

Kada odabrati puni navoj?

  • Matica se može pritegnuti na bilo kojem mjestu duž vijka, pa isti vijak odgovara spojevima različite debljine.
  • Prikladan za tanke ploče, provrte s urezanim navojem i spojeve koji se često rastavljaju.
  • Za spojeve izložene poprečnim (smičnim) silama odaberite šesterokutni colni vijak s djelomičnim navojem.

UNC ili UNF – koja je razlika?

  • UNC (Unified National Coarse) – grubi navoj s manjim brojem navoja po colu. Brža montaža i manji rizik od oštećenja navoja; prikladan za opću primjenu i mekše materijale poput lijevanog željeza i aluminija.
  • UNF (Unified National Fine) – fini navoj s većim brojem navoja po colu i manjim korakom. Bolje podnosi vibracije i ima nešto veću površinu zateznog presjeka; čest u automobilskoj industriji, hidraulici i na tankostijenim dijelovima.

Oba navoja imaju profil s kutom od 60°, ali UNC i UNF vijak istog promjera nisu međusobno zamjenjivi.

Kako čitati oznaku colnog vijka

Oznaka 1/4"-20 UNC znači: nazivni promjer 1/4 cola (6,35 mm), 20 navoja po colu (TPI), grubi navoj. Isti promjer s finim navojem označava se 1/4"-28 UNF.

Broj navoja po colu (TPI) – UNC / UNF

  • 1/4" – 20 / 28
  • 5/16" – 18 / 24
  • 3/8" – 16 / 24
  • 7/16" – 14 / 20
  • 1/2" – 13 / 20
  • 5/8" – 11 / 18
  • 3/4" – 10 / 16
  • 1" – 8 / 12

Prije narudžbe provjerite promjer, broj navoja po colu i duljinu vijka. Odaberite dimenziju u tablici ispod, a za pomoć pri odabiru slobodno nas kontaktirajte.

Ako trebate više, slobodno nas kontaktirajte
