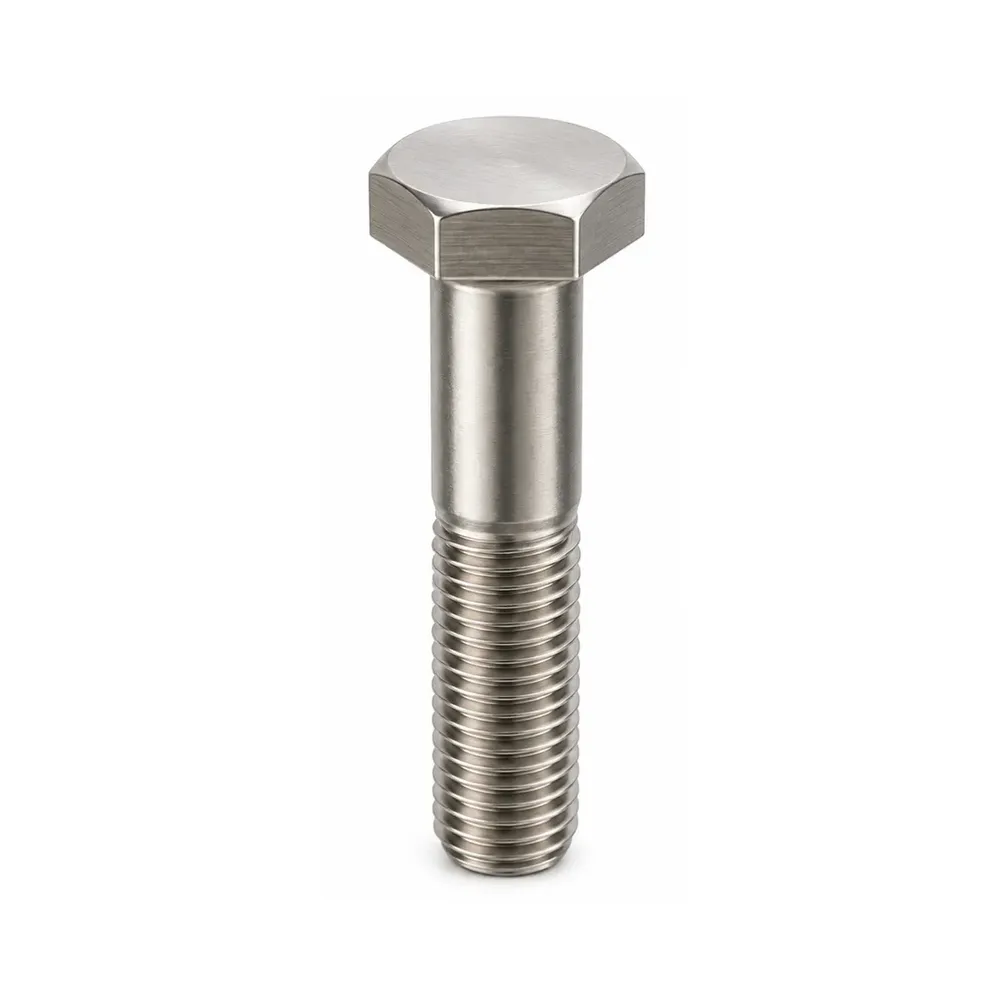

Šesterokutni colni vijak UNC/UNF – djelomični navoj

Colni vijci

Šesterokutni colni vijak UNC/UNF – djelomični navoj

1,59 – 8,99 €

Na zalihi — 494 komada, isporuka odmah

Šesterokutni colni vijak s djelomičnim navojem ima šesterokutnu glavu i navoj samo na dijelu tijela, dok dio ispod glave ostaje gladak vrat. Izrađuje se u inčnim (imperijalnim) mjerama s UNC …

Dostupne varijante

Vijak DIN931 3/8"-UNCx3 FE 8.8 šesterokutna glava, djelomični navoj, UNC navoj (Unified National Coarse)

ERP šifra: 15686 · Kataloški broj: DIN931-3/8UNCx3-FE8.8

Navoj: 3/8"-UNC Duljina: 76.2 mm Korak: 1.587 Klasa čvrstoće: 8.8 Materijal: FE
1,79 € 17 kom

Vijak DIN931 3/8"-UNCx2 1/2 FE 8.8 šesterokutna glava, djelomični navoj, UNC navoj (Unified National Coarse)

ERP šifra: 15685 · Kataloški broj: DIN931-3/8UNCx2 1/2-FE8.8

Navoj: 3/8"-UNC Duljina: 63.5 mm Korak: 1.587 Klasa čvrstoće: 8.8 Materijal: FE
1,66 € 83 kom

Vijak DIN931 3/8"-UNFx2 FE 8.8 šesterokutna glava, djelomični navoj, UNF navoj (Unified National Fine)

ERP šifra: 45829 · Kataloški broj: DIN931-3/8UNFx2-FE8.8

Navoj: 3/8"-UNF Duljina: 50.8 mm Korak: 1.058 Klasa čvrstoće: 8.8 Materijal: FE
2,65 € 24 kom

Vijak DIN931 5/16"-UNFx2 FE 8.8 šesterokutna glava, djelomični navoj, UNF navoj (Unified National Fine)

ERP šifra: 53907 · Kataloški broj: DIN931-5/16UNFx2-FE8.8

Navoj: 5/16"-UNF Duljina: 50.8 mm Korak: 1.058 Klasa čvrstoće: 8.8 Materijal: FE
2,59 € Nema na zalihi

Vijak DIN931 5/8"-UNCx4 FE 8.8 šesterokutna glava, djelomični navoj, UNC navoj (Unified National Coarse)

ERP šifra: 47070 · Kataloški broj: DIN931-5/8UNCx4-FE8.8

Navoj: 5/8"-UNC Duljina: 101.6 mm Korak: 2.309 Klasa čvrstoće: 8.8 Materijal: FE
7,30 € 15 kom

Vijak DIN931 5/8"-UNCx3 FE 10.9 šesterokutna glava, djelomični navoj, UNC navoj (Unified National Coarse)

ERP šifra: 50174 · Kataloški broj: DIN931-5/8UNCx3-FE10.9

Navoj: 5/8"-UNC Duljina: 76.2 mm Korak: 2.309 Klasa čvrstoće: 10.9 Materijal: FE
8,99 € 100 kom

Vijak DIN931 5/8"-UNCx3 FE 8.8 šesterokutna glava, djelomični navoj, UNC navoj (Unified National Coarse)

ERP šifra: 46973 · Kataloški broj: DIN931-5/8UNCx3-FE8.8

Navoj: 5/8"-UNC Duljina: 76.2 mm Korak: 2.309 Klasa čvrstoće: 8.8 Materijal: FE
6,39 € Nema na zalihi

Vijak DIN931 7/16"-UNCx2 FE 10.9 šesterokutna glava, djelomični navoj, UNC navoj (Unified National Coarse)

ERP šifra: 16554 · Kataloški broj: DIN931-7/16UNCx2-FE10.9

Navoj: 7/16"-UNC Duljina: 50.8 mm Korak: 1.814 Klasa čvrstoće: 10.9 Materijal: FE
1,99 € 100 kom

Vijak DIN931 7/16"-UNCx1 3/4 FE 10.9 šesterokutna glava, djelomični navoj, UNC navoj (Unified National Coarse)

ERP šifra: 49397 · Kataloški broj: DIN931-7/16UNCx1 3/4-FE10.9

Navoj: 7/16"-UNC Duljina: 44.4 mm Korak: 1.814 Klasa čvrstoće: 10.9 Materijal: FE
1,59 € 100 kom

Vijak DIN931 7/16"-UNCx1 1/2 FE 10.9 šesterokutna glava, djelomični navoj, UNC navoj (Unified National Coarse)

ERP šifra: 16553 · Kataloški broj: DIN931-7/16UNCx1 1/2-FE10.9

Navoj: 7/16"-UNC Duljina: 38.1 mm Korak: 1.814 Klasa čvrstoće: 10.9 Materijal: FE
1,59 € Nema na zalihi

Vijak DIN931 7/16"-UNFx3 FE 8.8 šesterokutna glava, djelomični navoj, UNF navoj (Unified National Fine)

ERP šifra: 46081 · Kataloški broj: DIN931-7/16UNFx3-FE8.8

Navoj: 7/16"-UNF Duljina: 76.2 mm Korak: 1.27 Klasa čvrstoće: 8.8 Materijal: FE
4,65 € 55 kom

Šesterokutni colni vijak s djelomičnim navojem ima šesterokutnu glavu i navoj samo na dijelu tijela, dok dio ispod glave ostaje gladak vrat. Izrađuje se u inčnim (imperijalnim) mjerama s UNC grubim ili UNF finim navojem prema standardu ASME B1.1. Po izvedbi odgovara metričkom vijku DIN 931, a u britanskoj terminologiji poznat je kao hex bolt.

Koristi se pri održavanju i popravku strojeva, vozila, brodskih motora, poljoprivredne i građevinske mehanizacije te opreme izrađene prema inčnim mjerama, gdje metrički vijak nije zamjena.

Kada odabrati djelomični navoj?

  • Glatki vrat preuzima poprečno (smično) opterećenje umjesto navoja.
  • Vrat lakše prolazi kroz provrt i centrira spojene dijelove.
  • Duljina vrata treba odgovarati debljini spoja kako bi se matica mogla pravilno pritegnuti.
  • Za spojeve različite debljine ili provrte s urezanim navojem odaberite šesterokutni colni vijak s punim navojem.

UNC ili UNF – koja je razlika?

  • UNC (Unified National Coarse) – grubi navoj s manjim brojem navoja po colu. Brža montaža i manji rizik od oštećenja navoja; prikladan za opću primjenu i mekše materijale poput lijevanog željeza i aluminija.
  • UNF (Unified National Fine) – fini navoj s većim brojem navoja po colu i manjim korakom. Bolje podnosi vibracije i ima nešto veću površinu zateznog presjeka; čest u automobilskoj industriji, hidraulici i na tankostijenim dijelovima.

Oba navoja imaju profil s kutom od 60°, ali UNC i UNF vijak istog promjera nisu međusobno zamjenjivi.

Kako čitati oznaku colnog vijka

Oznaka 1/4"-20 UNC znači: nazivni promjer 1/4 cola (6,35 mm), 20 navoja po colu (TPI), grubi navoj. Isti promjer s finim navojem označava se 1/4"-28 UNF.

Broj navoja po colu (TPI) – UNC / UNF

  • 1/4" – 20 / 28
  • 5/16" – 18 / 24
  • 3/8" – 16 / 24
  • 7/16" – 14 / 20
  • 1/2" – 13 / 20
  • 5/8" – 11 / 18
  • 3/4" – 10 / 16
  • 1" – 8 / 12

Prije narudžbe provjerite promjer, broj navoja po colu i duljinu vijka. Odaberite dimenziju u tablici ispod, a za pomoć pri odabiru slobodno nas kontaktirajte.

Ako trebate više, slobodno nas kontaktirajte
